纳米二氧化钛：表面处理技术对尺寸分布的影响与挑战

纳米二氧化钛，这一纳米材料界的 “明星”，凭借其独特的物理化学性质，在众多领域大显身手。在抗菌领域，它就像一位勇猛的 “卫士”。当受到紫外线照射时，纳米二氧化钛能产生具有强氧化性的羟基自由基和超氧阴离子自由基 ，这些自由基可以轻易地破坏细菌的细胞壁、细胞膜以及细胞内的组成成分，从而达到杀菌的效果。像大肠杆菌、金黄色葡萄球菌等常见病菌，在纳米二氧化钛的 “攻击” 下都难以遁形。在一些抗菌陶瓷、抗菌塑料中添加纳米二氧化钛，就能有效抑制细菌滋生，保障人们的生活健康。

在光催化领域，纳米二氧化钛更是表现卓越，堪称 “环境净化小能手”。以污水处理为例，当纳米二氧化钛受到能量大于其禁带宽度的光照射时，价带上的电子会跃迁到导带，形成电子 - 空穴对。空穴具有强氧化性，能够将吸附在其表面的水分子氧化生成羟基自由基，电子则与空气中的氧气反应生成超氧阴离子自由基 。这些自由基具有很强的氧化能力，能够将污水中的有机污染物分解为二氧化碳和水等无害物质。比如，对于含有染料、农药残留的废水，纳米二氧化钛可以通过光催化反应将其中的有机污染物降解，使水质得到净化。在空气净化方面，纳米二氧化钛也能发挥作用，它可以分解空气中的有害气体，如甲醛、苯等，有效改善空气质量。

在紫外线屏蔽领域，纳米二氧化钛是当之无愧的 “防晒先锋”。它既能吸收紫外线，又能反射、散射紫外线，还能透过可见光，是性能优越的物理屏蔽型紫外线防护剂。由于其粒径远小于可见光的波长，对可见光的散射能力较弱，所以具有高透明度，这一特性使其在化妆品中得到广泛应用。在防晒霜、防晒乳液等产品中添加纳米二氧化钛，能够有效地阻挡紫外线对皮肤的伤害，同时又不会影响产品的透明度和使用感。

纳米二氧化钛之所以能在这些领域发挥特殊功效，与其量子尺寸效应、高比表面积等特性密切相关。当粒子尺寸进入纳米量级时，量子尺寸效应会使纳米二氧化钛的电子结构和光学性质发生变化，从而增强其光催化、抗菌等性能 。而高比表面积则为其提供了更多的反应活性位点，使其能够更充分地与周围物质发生反应。

粒子的尺寸和分布对纳米二氧化钛的性能起着关键作用。从尺寸方面来看，当粒径较小时，纳米二氧化钛的比表面积增大，光生载流子更容易迁移到表面参与反应，从而提高光催化活性和抗菌性能。但如果粒径过小，又容易发生团聚现象，导致粒子的分散性变差，反而降低其性能。从分布角度来说，均匀的尺寸分布能够保证纳米二氧化钛在应用中的性能稳定性。如果尺寸分布不均匀，较小的粒子可能会因为团聚等原因失去活性，而较大的粒子则可能无法充分发挥纳米材料的特殊性能。

不同的应用场景对纳米二氧化钛的尺寸有着特定的要求。在光催化降解有机污染物时，较小的粒径（一般在 10 - 50nm）能够提供更高的比表面积和更多的活性位点，有利于提高光催化效率；而在作为紫外线屏蔽剂应用于化妆品中时，粒径通常控制在 20 - 40nm 左右，这样既能保证对紫外线的有效屏蔽，又能使产品具有良好的透明度和分散性 。

纳米二氧化钛虽性能卓越，但在实际应用中却面临着一个棘手的问题 —— 团聚。这主要是由其自身的微观特性决定的。从微观角度来看，纳米二氧化钛的粒径极小，处于纳米量级，这使得它具有很大的比表面积。例如，当粒径为 10nm 时，比表面积可高达数百平方米每克 。巨大的比表面积意味着粒子表面有大量的原子处于不饱和状态，这些原子具有很高的表面能，处于能量不稳定状态。为了降低表面能，粒子之间就会相互吸引，从而导致团聚现象的发生。

在制备过程中，纳米二氧化钛也容易团聚。以气相法制备纳米二氧化钛为例，在高温反应条件下，生成的纳米粒子快速冷却，由于粒子之间的碰撞频率高，在表面能的驱动下，它们极易相互结合形成团聚体。在液相法中，如溶胶 - 凝胶法，随着溶胶的形成和凝胶的干燥过程，溶剂的挥发会导致粒子之间的距离逐渐减小，进而引发团聚。

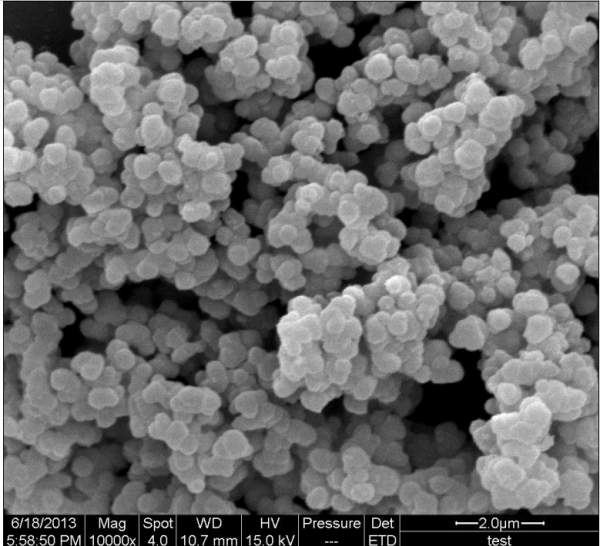

团聚对纳米二氧化钛的尺寸分布和性能产生了诸多负面影响。团聚使纳米二氧化钛的有效尺寸增大，原本处于纳米级别的粒子团聚后形成较大的颗粒团簇，导致其尺寸分布变得不均匀。在一些光催化反应中，团聚的纳米二氧化钛粒子由于有效尺寸增大，比表面积减小，光生载流子迁移到表面的路径变长，复合几率增加，从而降低了光催化活性。在抗菌应用中，团聚的粒子不能充分与细菌接触，抗菌性能也会大打折扣。在紫外线屏蔽方面，团聚可能导致粒子对紫外线的散射和吸收不均匀，影响其屏蔽效果 。因此，为了充分发挥纳米二氧化钛的优异性能，控制其团聚，实现均匀的尺寸分布，表面处理技术成为了关键。

从理论层面深入剖析，表面处理技术确实为控制纳米二氧化钛粒子的尺寸分布提供了可行的路径。表面电荷调控是其中一个关键角度。纳米二氧化钛粒子表面通常带有一定电荷，当粒子表面电荷分布不均匀时，粒子间会因静电作用而相互吸引团聚 。通过表面处理技术，引入带相反电荷的离子或基团，能够改变粒子表面的电荷分布，使粒子间产生静电排斥力，从而有效抑制团聚现象。例如，在一些研究中，通过在纳米二氧化钛粒子表面吸附带负电荷的离子，使粒子表面电位变负，粒子间的静电排斥力增大，减少了团聚的可能性，进而对尺寸分布的均匀性起到积极的调控作用。

空间位阻效应也是表面处理技术发挥作用的重要理论依据。当在纳米二氧化钛粒子表面引入大分子或聚合物等物质时，这些物质会在粒子表面形成一层 “保护膜”，如同在粒子周围撑起了一把 “保护伞”。当粒子相互靠近时，这层 “保护膜” 会产生空间阻碍，阻止粒子进一步靠近并团聚 。这种空间位阻效应能够有效限制粒子的团聚程度，使得纳米二氧化钛粒子在体系中保持相对独立的状态，有利于实现更均匀的尺寸分布。在制备纳米复合材料时，在纳米二氧化钛粒子表面包覆一层聚合物，聚合物分子链在粒子周围伸展，形成了空间位阻，使得粒子在复合材料中能够均匀分散，尺寸分布也得到了有效控制。

化学键合同样在表面处理控制纳米二氧化钛粒子尺寸分布中扮演着重要角色。利用偶联剂等物质与纳米二氧化钛粒子表面的羟基等基团发生化学反应，形成牢固的化学键。这种化学键的形成不仅增强了粒子与表面处理剂之间的结合力，还改变了粒子表面的化学性质 。由于粒子表面与处理剂通过化学键相连，粒子间的相互作用方式发生改变，团聚的趋势受到抑制。在将纳米二氧化钛添加到聚合物基体中时，使用硅烷偶联剂对纳米二氧化钛进行表面处理，硅烷偶联剂与纳米二氧化钛表面的羟基形成硅氧键，同时偶联剂的另一端与聚合物分子发生化学反应或物理缠绕，使得纳米二氧化钛粒子能够更好地分散在聚合物基体中，尺寸分布更加均匀。

偶联剂处理：偶联剂是一类能够在无机材料和有机材料之间架起 “桥梁” 的化合物，在纳米二氧化钛的表面处理中应用广泛。常见的偶联剂有钛酸酯、硅烷偶联剂等。钛酸酯偶联剂分子结构中含有亲无机的基团和亲有机的基团 。亲无机基团能够与纳米二氧化钛表面的羟基发生化学反应，形成化学键，从而牢固地结合在纳米二氧化钛粒子表面；亲有机基团则能够与有机聚合物等基体材料相互作用，提高纳米二氧化钛与基体材料的相容性。硅烷偶联剂的作用原理类似，其分子中的硅烷部分能与纳米二氧化钛表面的羟基反应生成硅氧键，而另一端的有机基团则可与有机材料发生反应或相互作用 。

在实际应用中，偶联剂处理对纳米二氧化钛的分散性和尺寸分布有着显著影响。有研究选用 5 种不同种类的偶联剂对二氧化钛纳米粒子进行表面修饰，并通过离心沉降分光光度法对体系在乙二醇中的分散性进行对比表征。结果表明，适当的表面修饰有利于纳米二氧化钛在聚酰胺中的分散 。其中，处理量为 3％的乳酸钛盐偶联剂处理效果尤佳，经其处理后的纳米二氧化钛在乙二醇中的沉降速率相对较小，在聚酰胺基体中的分散性能也得到明显改善，团聚现象减少，尺寸分布更加均匀。在另一项实验中，使用硅烷偶联剂（KH570）对纳米 TiO₂进行表面改性，研究发现，当硅烷偶联剂用量为 10％、pH 值为 6.5、处理时间为 1.0 - 1.5h 时，TiO₂的有机化表面改性效果最好，TiO₂在乙醇中达到纳米级的分散，尺寸分布也更为理想 。这是因为在这些条件下，硅烷偶联剂能够与纳米二氧化钛表面充分反应，形成稳定的化学键，有效降低了粒子间的团聚倾向，从而实现了对尺寸分布的有效控制。

表面活性剂处理：表面活性剂是一种具有特殊结构的化合物，由亲水的极性基团和亲油的非极性基团组成。其在纳米二氧化钛分散体系中的作用原理主要基于降低表面张力和形成吸附层。当表面活性剂加入到含有纳米二氧化钛粒子的分散体系中时，其分子会在粒子表面发生吸附 。亲水基团朝向粒子表面，与粒子表面的极性基团相互作用；亲油基团则朝向分散介质，这样就降低了粒子与分散介质之间的界面张力，使得粒子更容易在分散介质中分散。表面活性剂在粒子表面形成的吸附层还能产生静电排斥或空间位阻作用，进一步阻止粒子的团聚 。

在实际应用中，表面活性剂对纳米二氧化钛粒子的分散和尺寸分布有着重要影响。有研究通过二步法将纳米二氧化钛分散到去离子水中，制备 TiO₂ - 水纳米流体，并加入 3 种不同的表面活性剂作为分散剂，即阴离子表面活性剂十二烷基苯磺酸钠（SDBS）、非离子表面活性剂聚乙烯吡咯烷酮（PVP）和阳离子表面活性剂十六烷基三甲基溴化铵（CTAB） 。通过纳米粒度分析仪测定纳米流体中纳米粒子的粒径和粒径分布，用 Zeta 电位分析仪测量纳米流体的电位，分析了不同浓度、不同种类的表面活性剂对水基 TiO₂纳米流体分散性的影响。结果发现，不同的表面活性剂对纳米二氧化钛的分散效果和尺寸分布有着不同的影响。例如，SDBS 在一定浓度下能够使纳米二氧化钛粒子表面带负电荷，通过静电排斥作用实现粒子的稳定分散，从而改善尺寸分布；PVP 则主要通过空间位阻效应，在粒子表面形成一层保护膜，防止粒子团聚，使尺寸分布更加均匀 。在一些实际案例中，在制备纳米二氧化钛涂料时，加入适量的表面活性剂，能够使纳米二氧化钛粒子均匀分散在涂料体系中，避免团聚现象的发生，从而提高涂料的性能和稳定性，涂层的质量也得到显著提升，这充分体现了表面活性剂在控制纳米二氧化钛尺寸分布方面的实际效果。

聚合物包覆：聚合物包覆是将聚合物材料通过一定的方法在纳米二氧化钛粒子表面形成一层包覆层。这层包覆层的主要作用是提供空间位阻，如同在纳米二氧化钛粒子周围筑起了一道 “防护墙”。当粒子相互靠近时，包覆层的聚合物分子链会相互缠绕、挤压，产生空间阻碍，阻止粒子进一步靠近并团聚 。不同的聚合物和包覆方式对纳米二氧化钛粒子的尺寸分布有着不同程度的影响。从聚合物种类来看，一些具有特殊结构和性能的聚合物能够更好地发挥空间位阻作用。例如，聚甲基丙烯酸甲酯（PMMA）具有良好的柔韧性和稳定性，用 PMMA 包覆纳米二氧化钛粒子时，能够形成较为紧密且稳定的包覆层，有效抑制粒子的团聚，使尺寸分布更加均匀 。而从包覆方式来说，原位聚合是一种常用的方法，在纳米二氧化钛粒子存在的情况下，通过引发单体聚合，使聚合物在粒子表面原位生成并包覆粒子。这种方式能够使聚合物与粒子表面紧密结合，提高包覆效果，更好地控制尺寸分布。在一些研究中，采用原位聚合法，以纳米二氧化钛为核，在其表面聚合聚苯乙烯（PS），形成 TiO₂@PS 复合粒子 。通过调节聚合反应条件，可以控制 PS 包覆层的厚度和均匀性，进而有效调控纳米二氧化钛粒子在复合体系中的尺寸分布，使其在复合材料、催化等领域展现出更好的性能。

众多科学研究通过严谨的实验设计和精确的数据分析，为表面处理技术对纳米二氧化钛粒子尺寸分布的影响提供了有力的证据。在一项关于偶联剂处理纳米二氧化钛的研究中，科研人员选用了 5 种不同种类的偶联剂对二氧化钛纳米粒子进行表面修饰 。实验过程中，在三颈烧瓶中分别加入 10g 纳米二氧化钛粉体和 80mL 浓度分别为 0 ，3％、5％、8％、10％偶联剂的乙醇溶液，振荡使之充分润湿后搅拌回流，随后将处理好的试样烘干研细。为了对比不同处理后的分散性，将处理后的纳米二氧化钛与乙二醇混合形成体系，经高速离心后在 7520 型紫外／可见光分光光度计中测定不同时间点的吸光度，作出时间 - 吸光度曲线 。同时，将表面处理效果显著的粉体以 3％的质量添加量添加到聚酰胺中，在小型双螺杆共混仪中共混，通过观察聚酰胺／纳米二氧化钛复合体系断面形貌来分析其分散性能。结果显示，处理量为 3％的乳酸钛盐偶联剂处理效果最佳，经其处理后的纳米二氧化钛在乙二醇中的沉降速率相对较小，在聚酰胺基体中的分散性能也得到明显改善，团聚现象减少，这表明尺寸分布得到了有效控制。

在表面活性剂处理纳米二氧化钛的相关实验中，研究人员通过二步法将纳米二氧化钛分散到去离子水中制备 TiO₂ - 水纳米流体，并加入 3 种不同的表面活性剂，即阴离子表面活性剂十二烷基苯磺酸钠（SDBS）、非离子表面活性剂聚乙烯吡咯烷酮（PVP）和阳离子表面活性剂十六烷基三甲基溴化铵（CTAB）作为分散剂 。利用纳米粒度分析仪测定纳米流体中纳米粒子的粒径和粒径分布，用 Zeta 电位分析仪测量纳米流体的电位。实验数据表明，不同的表面活性剂对纳米二氧化钛的分散效果和尺寸分布有着不同的影响。SDBS 在一定浓度下能够使纳米二氧化钛粒子表面带负电荷，通过静电排斥作用实现粒子的稳定分散，从而改善尺寸分布；PVP 则主要通过空间位阻效应，在粒子表面形成一层保护膜，防止粒子团聚，使尺寸分布更加均匀 。

关于聚合物包覆纳米二氧化钛的研究，有实验采用原位聚合法，以纳米二氧化钛为核，在其表面聚合聚苯乙烯（PS），形成 TiO₂@PS 复合粒子 。通过调节聚合反应条件，如单体浓度、引发剂用量、反应温度和时间等，可以控制 PS 包覆层的厚度和均匀性。实验中，利用透射电子显微镜（TEM）观察复合粒子的形貌和尺寸分布，用动态光散射（DLS）仪测量粒子的粒径。结果显示，当聚合反应条件控制适当时，PS 能够在纳米二氧化钛表面形成均匀且紧密的包覆层，有效抑制粒子的团聚，使纳米二氧化钛粒子在复合体系中的尺寸分布更加均匀，在复合材料的应用中展现出更好的性能。

尽管表面处理技术在理论和实验上展现出控制纳米二氧化钛粒子尺寸分布的潜力，但在实际应用中，其工艺复杂性带来了诸多挑战。以溶胶 - 凝胶法结合表面活性剂处理纳米二氧化钛为例，在制备过程中，需要精确控制溶胶的浓度、反应温度、反应时间等多个参数 。溶胶浓度过高，可能导致粒子生长过快，难以实现纳米级别的尺寸控制；浓度过低，则会影响生产效率。反应温度和时间的不当控制，会使溶胶 - 凝胶的转化过程不稳定，影响表面活性剂在粒子表面的吸附效果，进而无法有效抑制团聚，导致尺寸分布不均匀。

一些先进的表面处理工艺，如原子层沉积（ALD）技术，虽然能够在纳米二氧化钛粒子表面精确地沉积原子层厚度的薄膜，对尺寸分布控制效果显著，但该技术对设备要求极高，需要高真空环境和精密的气体输送系统 。设备成本高昂，一般实验室和企业难以承受。而且，ALD 技术的处理速度较慢，生产效率低，大规模应用时需要大量的设备和时间投入，这在一定程度上限制了其在工业生产中的推广。

表面处理后的纳米二氧化钛在不同环境和基体中的稳定性和兼容性也是需要重点关注的问题。在不同的应用环境中，如高温、高湿度、强酸碱等条件下，表面处理层可能会受到破坏。在高温环境下，表面处理剂与纳米二氧化钛粒子之间的化学键可能会发生断裂，导致表面处理层脱落 。当纳米二氧化钛用于高温催化反应时，如果表面处理层在高温下不稳定，粒子就会重新暴露在外界环境中，容易发生团聚，使尺寸分布发生变化，进而影响催化性能。

在与不同基体材料复合时，纳米二氧化钛表面处理后的兼容性也至关重要。在制备纳米二氧化钛增强的聚合物基复合材料时，若表面处理剂与聚合物基体之间的相互作用不强，可能会导致纳米二氧化钛粒子在基体中分散不均匀 。在一些研究中发现，当纳米二氧化钛表面用某些偶联剂处理后，与某些聚合物基体的相容性不佳，在复合材料的制备过程中，纳米二氧化钛粒子容易从基体中分离出来，不仅无法实现对尺寸分布的有效控制，还会降低复合材料的性能。

综上所述，表面处理技术在控制纳米二氧化钛粒子尺寸分布方面确实展现出了一定的潜力和作用。从理论基础来看，表面电荷调控、空间位阻效应和化学键合等原理为其提供了坚实的理论支撑，使得通过表面处理来抑制纳米二氧化钛粒子的团聚、优化尺寸分布成为可能。常见的偶联剂处理、表面活性剂处理和聚合物包覆等表面处理技术，在众多实验和实际应用案例中也都取得了不同程度的积极效果 ，有效改善了纳米二氧化钛粒子的分散性，使尺寸分布更加均匀，从而提升了其在光催化、抗菌、紫外线屏蔽等领域的性能表现。

然而，我们也必须清醒地认识到，目前表面处理技术在实际应用中仍面临着诸多挑战和限制。处理工艺的复杂性对生产过程中的参数控制和设备要求极高，增加了生产成本和生产难度，限制了其大规模工业化应用。表面处理后的纳米二氧化钛在不同环境和基体中的稳定性和兼容性问题，也影响了其性能的持久性和应用范围的拓展 。

未来，为了更好地发挥表面处理技术在控制纳米二氧化钛粒子尺寸分布方面的作用，仍有许多研究工作值得深入开展。一方面，需要进一步开发新的表面处理技术，或者对现有技术进行优化和改进，以降低工艺复杂性，提高生产效率和产品质量的稳定性。另一方面，要深入研究表面处理剂与纳米二氧化钛粒子之间的相互作用机制，以及表面处理后的纳米二氧化钛在不同环境和应用体系中的稳定性和兼容性，从而为其在更多领域的广泛应用提供理论指导和技术支持。相信随着研究的不断深入和技术的持续进步，表面处理技术将在纳米二氧化钛的应用中发挥更大的作用，为相关领域的发展带来新的机遇和突破。
